En Ingeniería RIE instalamos fan & coil y manejadoras de aire (UMA) para sistemas de agua helada en edificios de oficinas, hoteles, hospitales, escuelas, comercios e industria en Guadalajara, Zapopan y toda la Zona Metropolitana.

Ductería con difusores conectada a unidades fan & coil en plafón

Del serpentín al difusor

Conectamos el equipo al sistema, resolvemos la ductería fabricada por nosotros, la tubería, el drenaje, la instalación eléctrica y el control, con personal propio.

COTIZAR POR WHATSAPP

UNIDADES TERMINALES

¿Qué es un fan & coil?

Un fan & coil (o fancoil) es una unidad terminal que combina un serpentín por el que circula agua helada y un ventilador que hace pasar el aire por ese serpentín. El aire se enfría y se entrega al espacio. Cada equipo se conecta al sistema central de agua helada con tubería de suministro y de retorno.

MANEJADORAS

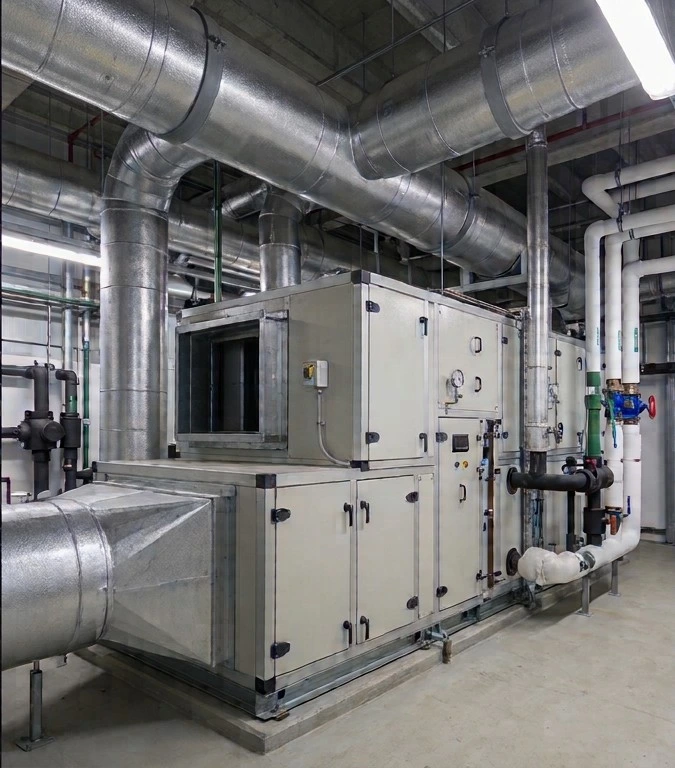

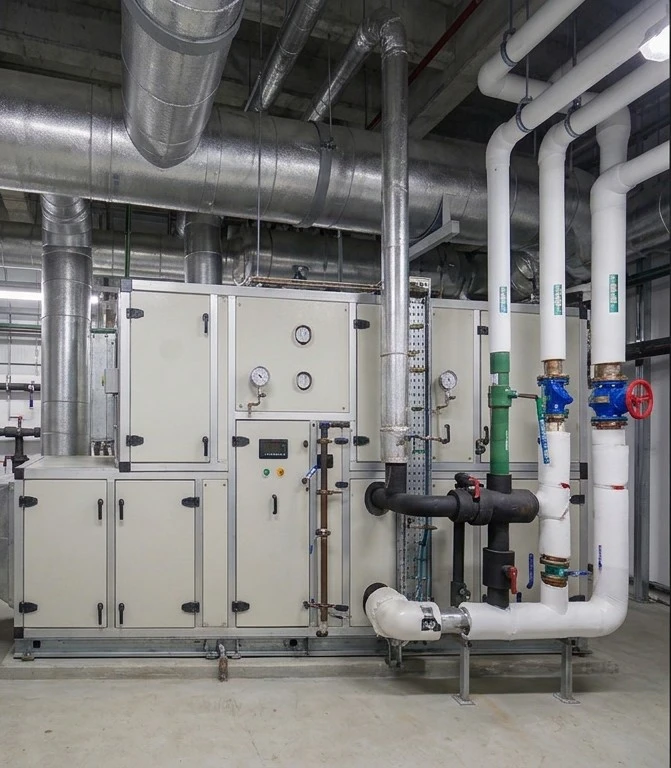

¿Y una manejadora de aire (UMA)?

Una manejadora de aire es una unidad de mayor tamaño que también usa un serpentín de agua helada, pero maneja volúmenes de aire grandes y puede incluir más funciones:

Filtración de varias etapas.
Mezcla de aire exterior y de retorno.
Control de humedad con serpentín de enfriamiento y, si aplica, recalentamiento.
Ventiladores de mayor capacidad y presión, para mover aire por redes de ductos largas.
Sección de recuperación de calor, en algunos modelos.

Se usan en grandes espacios o en áreas con requisitos específicos: salas de cómputo, quirófanos, salones, centros comerciales, naves y plantas de proceso.

COMPARATIVA

Diferencias principales

CaracterísticaFan & coilManejadora (UMA)
Tamaño y caudalPequeño a medianoMediano a muy grande
UsoUna zona o varias zonas pequeñasGrandes áreas o servicio central
DucteríaCorta o sin ductosRed de ductos más extensa
Filtración y aire exteriorBásicaMás completa, con control de aire exterior
Control de humedadLimitadoMayor capacidad
UbicaciónPlafón, piso, muro o gabineteCuarto técnico o azotea

TIPOS DE FAN & COIL

Tipos de fan & coil

TipoCómo se instalaPara qué sirve
CassetteEmpotrado en el plafón, con descarga en 4 vías o menosOficinas, salas y comercios con plafón
Ducteado (tipo ducto)Oculto en el plafón, con ductos y rejillasEspacios con varias áreas y acabados limpios
Piso-techoSobre el piso o colgado del techoLocales con poco muro libre
Muro (high wall)En pared altaHabitaciones y espacios pequeños
Gabinete o verticalVisible, en piso o muro, con o sin ductoHoteles, hospitales, cuartos
Con aire exteriorCon entrada de aire exterior integradaEspacios que requieren ventilación

NUESTRO SERVICIO

Qué incluye nuestra instalación

1. Revisión del proyecto y levantamiento del sitio.
2. Montaje del equipo con soportes antivibratorios, en plafón, piso o cuarto técnico.
3. Conexión de tubería de agua helada: suministro y retorno, con válvulas de balanceo y de corte, y filtros.
4. Aislamiento térmico de tubería y accesorios para evitar condensación.
5. Drenaje de condensados con pendiente adecuada, trampa y, si se requiere, bomba.
6. Ductería a la medida, fabricada por RIE, con difusores y rejillas. Conoce nuestra fabricación de ductería.
7. Instalación eléctrica y de control: alimentación, protección, termostatos o controladores. Se conecta a tableros eléctricos con canalización adecuada.
8. Purga de aire, pruebas y balanceo hidráulico y de aire.
9. Arranque y capacitación.
10. Mantenimiento, incluida la limpieza de serpentines, filtros y ductos. Consulta nuestra página de mantenimiento de ductos.

BUENAS PRÁCTICAS

Detalles que evitan problemas

Drenaje bien hecho: una charola sin pendiente genera goteras y moho.
Aislamiento continuo en tubería y válvulas: sin él hay condensación.
Balanceo hidráulico: si no se balancea, unos equipos reciben demasiada agua y otros muy poca.
Purga del aire: el aire atrapado en el serpentín reduce la capacidad.
Filtros accesibles y en buen estado.
Espacio para mantenimiento y para retirar el serpentín o el ventilador.
Válvulas de control correctas (de dos o de tres vías, según el diseño).
Control con sensores bien ubicados.

ERRORES COMUNES

Errores comunes

Equipo sin acceso para mantenimiento, que luego nadie limpia.
Tubería sin aislar bien, con goteo y pérdida de capacidad.
Sin válvulas de balanceo, con desbalance hidráulico.
Drenaje con mala pendiente.
Ductería con fugas, con aire frío perdido.
Filtros saturados que bajan el flujo de aire.
Calidad del agua deficiente, que ensucia o corroe los serpentines.
