MEDIA TENSIÓN

Líneas de distribución en media tensión: aéreas y subterráneas

Logotipo de Ingeniería RIE, Recursos de Ingeniería Ecológica

En Ingeniería RIE construimos líneas de distribución eléctrica en media tensión, aéreas y subterráneas, incluida la obra civil que requieren: postes, zanjas, bancos de ductos, registros, bóvedas y pozos de visita. Atendemos desarrollos, industria, comercios, predios y proyectos de gobierno en Jalisco y en el resto del país, con personal propio.

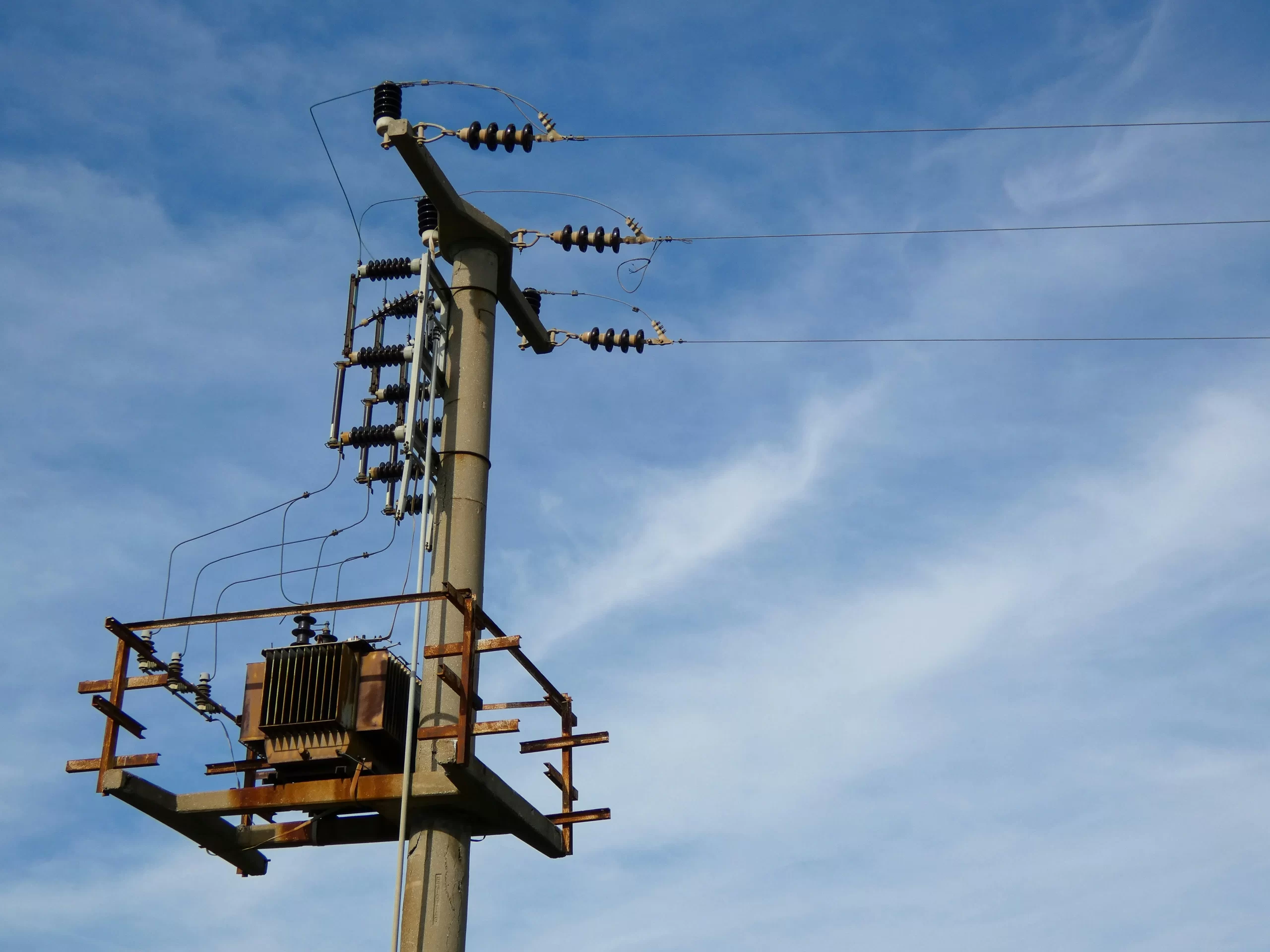

Cuadrilla instalando una línea de distribución aérea en media tensión sobre postes de concreto

Desde la red de CFE hasta tu subestación

Una línea de media tensión es la que lleva la energía desde la red de CFE (o desde una fuente propia) hasta tu subestación. De su correcta construcción depende que el servicio llegue seguro, estable y con la menor cantidad de fallas.

SOLICITAR COTIZACIÓN POR WHATSAPP

AÉREA O SUBTERRÁNEA

Aérea o subterránea: cómo se decide

	Línea aérea	Línea subterránea
Costo inicial	Menor	Mayor, por obra civil y cable
Tiempo de obra	Generalmente menor	Mayor, por excavación y registros
Estética	Visible	Oculta, sin postes ni cables
Exposición	Viento, árboles, tormentas, vehículos	Protegida de clima y de choques
Fallas	Más frecuentes por exposición	Menos frecuentes, pero más difíciles de localizar y reparar
Espacio	Requiere franja y distancias de seguridad	Requiere ruta de zanja y registros
Dónde conviene	Zonas abiertas, tramos largos, predios rurales o industriales	Zonas urbanas, desarrollos, plazas, fraccionamientos y donde se exige canalización oculta

No hay una opción mejor para todos los casos. La decisión depende del entorno, del reglamento local, del presupuesto y de lo que defina CFE para tu punto de conexión.

LÍNEA AÉREA

Línea aérea en media tensión

Qué construimos

Postes de concreto o metálicos, con izaje, colocación y cimentación.

Crucetas, herrajes y aisladores.

Conductores aéreos y su tensado.

Retenidas y anclajes para dar estabilidad.

Cuchillas desconectadoras, cortacircuitos fusible y apartarrayos.

Estructuras de remate, derivación y transición a línea subterránea.

Sistemas de puesta a tierra en postes y equipos. Conoce nuestra página de sistemas de tierra y pararrayos.

Detalles que importan

Cimentación y profundidad de empotramiento correctas.

Alturas y distancias de seguridad a edificios, vialidades, árboles y otras líneas.

Tensado adecuado del conductor.

Coordinación de protecciones en el punto de derivación.

Franja libre para mantenimiento.

LÍNEA SUBTERRÁNEA

Línea subterránea en media tensión

Qué construimos

Apertura de zanja, con profundidad y ancho según el proyecto.

Banco de ductos (tubería de PAD o PVC, con envolvente de concreto cuando se requiere), con separadores y alineación.

Registros, pozos de visita y bóvedas para tendido, empalmes y mantenimiento.

Tendido de cable de media tensión con aislamiento adecuado, jalado cuidadoso y control de radios de curvatura.

Terminales y empalmes, hechos con personal capacitado.

Pantallas y puesta a tierra del cable.

Relleno, compactación y reposición de pavimento, banqueta o jardín.

Señalización de la ruta (cinta, placas o mojoneras).

Pruebas del cable antes de energizar.

Detalles que importan

Ruta y servicios existentes: se verifican redes de agua, drenaje, gas y telecomunicaciones antes de excavar.

Profundidad y protección mecánica de los ductos.

Registros accesibles y con drenaje.

Radios de curvatura del cable respetados en todo el tendido.

Reserva de ductos para ampliaciones futuras.

Calidad del empalme: es el punto más sensible de una línea subterránea.

OBRA CIVIL

Obra civil complementaria

Una línea de media tensión no es solo cable. Ejecutamos también la obra civil necesaria:

Excavación, cimentaciones y bases de concreto.

Construcción de registros y pozos de visita de mampostería o concreto.

Bóvedas para equipos, derivaciones y seccionamiento.

Cruces de vialidad y adecuaciones.

Reposición de superficies.

Contar con la obra civil y la eléctrica en una sola empresa evita descoordinación entre contratistas y retrasos en la energización.

PROTECCIÓN

Equipos de protección y seccionamiento

Cada línea requiere equipos que permitan operarla y protegerla:

Cuchillas desconectadoras para aislar tramos.

Cortacircuitos fusible y apartarrayos contra sobretensiones.

Seccionadores e interruptores en derivaciones y en la entrada de la subestación.

Indicadores de falla, si el proyecto los incluye.

Conoce también nuestra página de subestaciones eléctricas y la de instalación de transformadores.

TRÁMITES

Trámites y permisos

Una línea de media tensión suele requerir:

Proyecto conforme a las especificaciones de CFE y a la NOM-001-SEDE vigente.

Aprobación o factibilidad de CFE, según el caso. Consulta nuestra guía de trámites ante CFE para media tensión.

Permisos municipales de obra y de ocupación de vía pública.

Servidumbres de paso si cruza terrenos de terceros.

Verificación por una UVIE, cuando corresponde.

Te apoyamos con el proyecto y con la documentación técnica, y coordinamos la obra con los plazos de cada trámite.

MANTENIMIENTO

Mantenimiento de líneas en media tensión

Una línea bien mantenida falla menos. Ofrecemos mantenimiento preventivo y correctivo de líneas y equipos asociados:

Inspección de postes, herrajes, aisladores y conductores.

Limpieza de aisladores y revisión de apartarrayos.

Revisión de retenidas, cimentaciones y puesta a tierra.

Poda y control de vegetación en la franja.

Revisión de registros y bóvedas, cables, empalmes y terminales.

Termografía y pruebas, según el caso.

Reparación de fallas y reemplazo de componentes.

PROCESO

Cómo trabajamos

1. Visita y levantamiento del predio y de la ruta.

2. Proyecto y presupuesto con alcance claro.

3. Gestión técnica de trámites.

4. Obra civil y eléctrica con personal propio.

5. Pruebas y energización coordinadas con CFE.

6. Entrega de planos finales y documentación.

7. Mantenimiento, si lo necesitas.

ERRORES COMUNES

Errores comunes

No considerar servicios existentes al trazar la zanja.

Registros insuficientes, con tendidos difíciles y empalmes mal ubicados.

Empalmes y terminales de baja calidad, que causan fallas.

Sin reserva de ductos para crecer.

Distancias de seguridad insuficientes en línea aérea.

Mala puesta a tierra.

Cimentaciones deficientes que inclinan el poste con el tiempo.

Dejar los permisos para el final.

Servicios relacionados

Lee también: Trámites ante CFE para media tensión

PREGUNTAS FRECUENTES

Preguntas frecuentes

¿Cuánto cuesta una línea de media tensión?

Depende de la longitud, de si es aérea o subterránea, de la tensión, del tipo de suelo, de la obra civil y de los trámites. Se cotiza después de un levantamiento de la ruta.

¿Línea aérea o subterránea?

La aérea es más económica y rápida. La subterránea es más segura frente al clima y más estética, pero cuesta más. Depende del entorno y de la normativa local.

¿Pueden hacer solo la obra civil o solo la eléctrica?

Si, podemos ejecutar la obra civil de tu proyecto.

¿Quién es dueño de la línea?

Depende del caso. Hay líneas que construye y mantiene el cliente (particulares) y otras que se entregan a CFE. Se define con CFE desde la factibilidad.

¿Cuánto tarda la obra?

Depende de la longitud, de los permisos y del tipo de línea. Se programa después del levantamiento.

¿Atienden fuera de Guadalajara?

Sí, en toda Jalisco y en el resto del país.

COTIZACIÓN

Solicita tu cotización

Cuéntanos dónde está tu predio, la longitud aproximada, la tensión y si ya cuentas con proyecto o factibilidad de CFE.

COTIZAR LÍNEA DE MEDIA TENSIÓN POR WHATSAPP

Conoce también nuestro servicio de electrificaciones en media tensión, las subestaciones eléctricas y la guía de trámites ante CFE.
