Una subestación eléctrica es la instalación que recibe la energía en media tensión y la transforma a la tensión que usa tu instalación, con los equipos de seccionamiento, protección y medición necesarios. En Ingeniería RIE diseñamos, construimos e instalamos subestaciones de distintos tipos para comercios, industria, gimnasios, edificios y desarrollos en Guadalajara, Zapopan y todo el país, con personal propio.

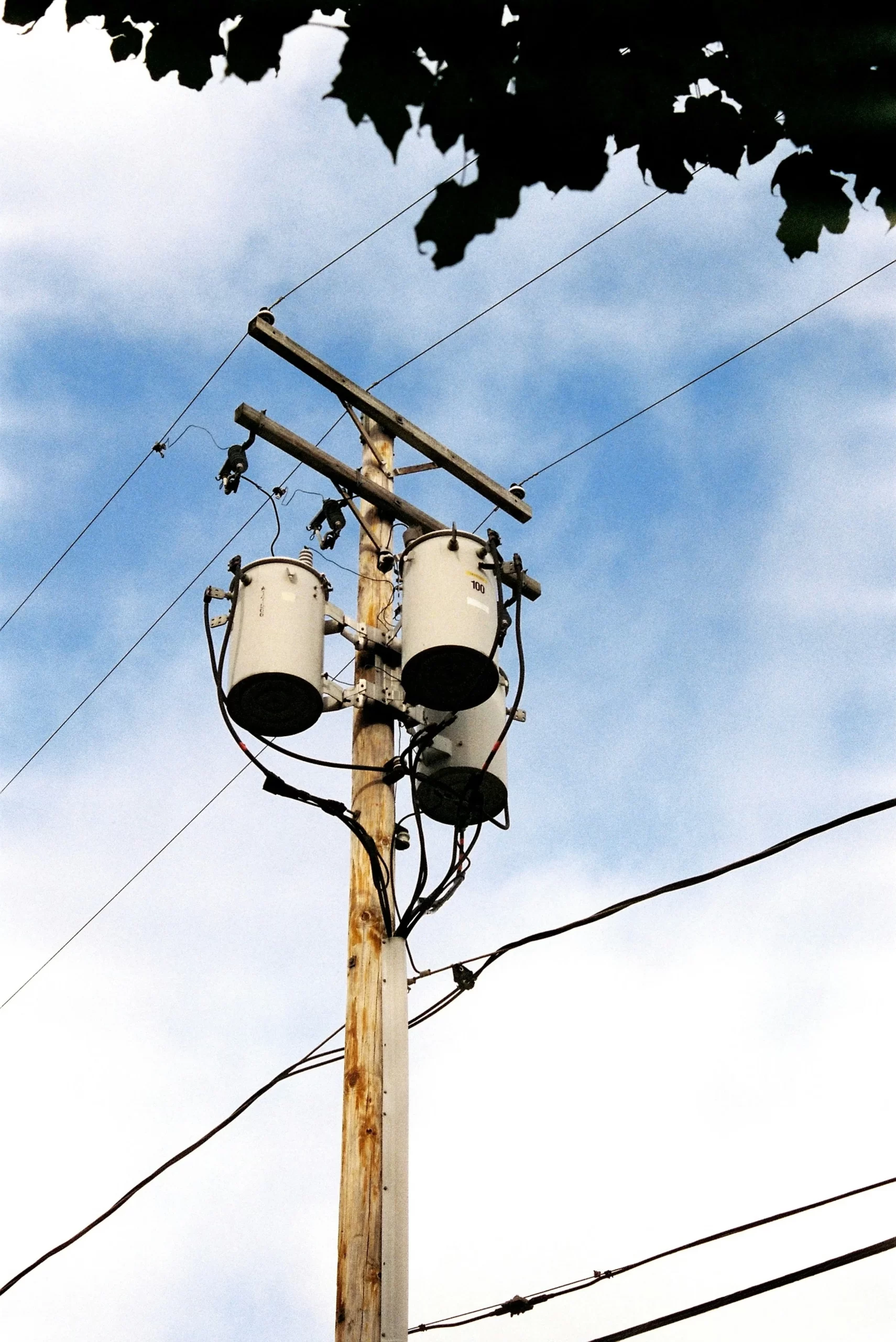

Subestación eléctrica tipo compacta instalada en un predio industrial en Zapopan

Proyecto, obra civil, equipo y energización

Nos encargamos de la subestación completa: cálculo, proyecto ejecutivo, obra civil, montaje de equipos, tierras, pruebas y coordinación con CFE y la UVIE.

SOLICITAR COTIZACIÓN POR WHATSAPP

TIPOS DE SUBESTACIÓN

Tipos de subestación

TipoCómo esPara qué sirve
Tipo pedestal (pad-mounted)Transformador en gabinete cerrado sobre base de concreto, con compartimentos de media y baja tensiónComercios, naves y predios con red subterránea; instalación a nivel de piso
Aérea (en poste o plataforma)Transformador montado en poste o en estructura, con cortacircuitos y apartarrayosServicios con acometida aérea y capacidades moderadas
CompactaConjunto prefabricado con seccionador, transformador y tablero de baja tensión en un solo bloqueProyectos donde se busca rapidez y poco espacio
De interior (en cuarto o caseta)Equipo en un cuarto, con celdas de media tensión, transformador (normalmente seco o con medidas de contención) y tablero de baja tensiónEdificios, plazas y hospitales; donde no se puede instalar a la intemperie
Con celdas de media tensiónCeldas modulares con interruptores, seccionadores y proteccionesInstalaciones grandes y de operación continua

SELECCIÓN

¿Cómo se elige?

La decisión depende de:

1. Demanda y crecimiento de la instalación. Consulta nuestro artículo de cálculo de carga eléctrica.
2. Espacio disponible y entorno: intemperie, interior, azotea o sótano.
3. Tipo de acometida de CFE: aérea o subterránea.
4. Requisitos de seguridad, como protección contra incendio o contención de aceite.
5. Continuidad del servicio que necesita tu operación.
6. Presupuesto y plazo de entrega de equipos.
7. Normativa local y lo que defina CFE en la factibilidad.

COMPONENTES

Qué incluye una subestación

Equipo de entrada en media tensión: cuchillas, cortacircuitos fusible o interruptores, y apartarrayos.
Transformador. Conoce nuestra página de instalación de transformadores.
Protecciones y, si se requiere, relevadores de protección.
Equipo de medición con transformadores de instrumento, según lo exija CFE.
Tablero general de baja tensión. Consulta nuestros tableros eléctricos.
Sistema de tierras de la subestación. Conoce nuestra página de sistemas de tierra y pararrayos.
Obra civil: base, fosa de contención, muros, caseta o cuarto, accesos y canalizaciones.
Alumbrado, señalización y extintores de la subestación.
Banco de capacitores, si se necesita corregir el factor de potencia. Lee nuestra guía de factor de potencia.

NUESTRO SERVICIO

Qué hacemos

1. Levantamiento y cálculo de la demanda y definición de la subestación.
2. Proyecto ejecutivo: diagrama unifilar, arreglo físico, protecciones y tierras.
3. Gestión técnica del trámite ante CFE y de la verificación de una UVIE. Consulta nuestra guía de trámites.
4. Obra civil de la subestación.
5. Suministro, izaje e instalación de los equipos.
6. Conexión a la línea de media tensión. Conoce nuestras líneas de distribución en media tensión.
7. Pruebas y puesta en marcha, coordinadas con CFE para la energización.
8. Entrega de documentación: planos finales, reportes de pruebas y manuales.
9. Mantenimiento posterior.

MANTENIMIENTO

Mantenimiento de subestaciones

Una subestación requiere mantenimiento periódico para evitar paros y proteger el equipo. Incluye, según el tipo:

Limpieza y revisión de conexiones, aisladores y boquillas.
Pruebas del transformador y, en equipos en aceite, análisis del aceite.
Revisión y pruebas de protecciones, interruptores y cuchillas.
Termografía de conexiones.
Medición de la malla de tierras.
Revisión de la obra civil, ventilación y señalización.
Correcciones de fallas y reemplazo de componentes.

Es parte de nuestro servicio de mantenimiento preventivo y correctivo eléctrico.

PROYECTOS

Proyecto de referencia

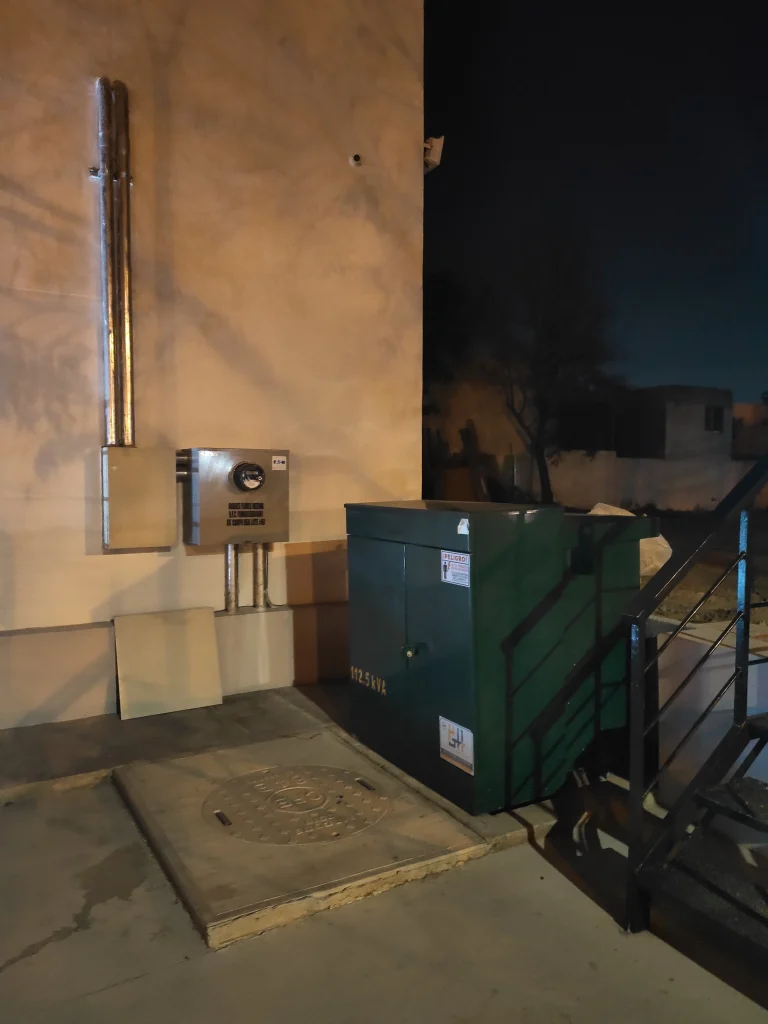

Gimnasio Real Fitness, Zapopan: instalación eléctrica completa con subestación en media tensión, medición, tableros y climatización.
– Tipo de subestación y capacidad: Transformador tipo pedestal de 112.5 KVA
– Alcance de RIE: alcance completo llave en mano: diseño e ingeniería, subestación y acometida en media tensión y sistema de medición.
– Fecha: Agosto 2018

ERRORES COMUNES

Errores comunes

Subestación subdimensionada o sin considerar crecimiento.
Obra civil deficiente: sin fosa de contención, sin ventilación o sin acceso para maniobras.
Mala coordinación de protecciones.
Tierras mal diseñadas, con tensiones de paso y contacto fuera de límites.
Equipos sin las especificaciones que exige CFE, con rechazo en la verificación.
Documentación incompleta que retrasa el contrato y la energización.
Sin plan de mantenimiento.
